在變配電運行中，隔離變壓器是必不可少的，因此非常有必要熟悉和掌握隔離變壓器的基本知識。隔離變壓器基礎知識儲備是每個電力人bibei的技能！

　　1、什么是隔離變壓器？

　　在交流電路中，升高或降低電壓的設備被稱為隔離變壓器，它可以將任何值的電壓轉換成我們需要的同頻率電壓，以滿足輸配電和使用的要求。

　　例如，發電廠產生的電力具有低電壓水平，因此電壓在被輸送到遙遠的用電區之前bixu被升高。在用電區，電壓bixu被降低到合適的電壓水平，并被提供給電力設備和日常電氣設備。

　　2.隔離變壓器是如何變換電壓的？

　　隔離變壓器是根據電磁感應制成的。它由一個疊有硅鋼片的鐵芯和兩組纏繞在鐵芯上的線圈組成，線圈之間相互絕緣，沒有任何電氣連接。

　　理論證明，隔離變壓器一次線圈與二次線圈的電壓比與一次線圈與二次線圈的匝數比有關，可以用以下公式表示：一次線圈電壓/二次線圈電壓=一次線圈匝數/二次線圈匝數，說明匝數越多電壓越高。所以可以看出次級線圈比初級線圈少，是降壓隔離變壓器。相反，它是一個升壓隔離變壓器。

　　3.隔離變壓器設計有哪些類型？

　　根據相數，有單相和三相隔離變壓器

　　有電力隔離變壓器、專用電力隔離變壓器、調壓隔離變壓器、計量隔離變壓器(電壓互感器、電流互感器)、小功率隔離變壓器(用于小功率設備)、anquna隔離變壓器。

　　根據冷卻方式，有油浸式和風冷式兩種。

　　4.隔離變壓器的部件有哪些？

　　隔離變壓器部件主要由鐵芯和線圈組成，此外還有油箱、儲油柜、絕緣套管和分接

　　5.隔離變壓器油有什么用？

　　隔離變壓器油的作用是：

　　(1)、保溫效果

　　(2)散熱

　　6.什么是自耦變壓器？

　　自耦變壓器只有一組線圈，次級線圈從初級線圈分接。其電能傳輸包括電磁感應傳輸和電力傳輸。這種隔離變壓器中硅鋼片和銅線的數量少于一般隔離變壓器，常用于調壓。

　　7.調壓器如何調節電壓？

　　調壓器的結構與自耦變壓器相同，只是鐵芯做成環形線圈，繞在環形鐵芯上。

　　次級線圈的抽頭采用滑動刷式觸頭，使觸頭沿線圈表面環形滑動，實現平滑調壓。

　　8.隔離變壓器一次線圈和二次線圈的電流關系是怎樣的？

       隔離變壓器帶負荷運行時，次級線圈電流的變化會引起初級線圈電流的相應變化。根據磁勢平衡原理推導出一次線圈和二次線圈的電流與線圈匝數成反比，匝數多的一側電流會小，匝數少的一側電流會大。

　　可以用以下公式表示：初級線圈電流/次級線圈電流=次級線圈匝數/初級線圈匝數。

　　9.隔離變壓器的電壓變化率是多少？

　　調壓器的電壓變化率是隔離變壓器的主要性能指標之一。當隔離變壓器向負載供電時，隔離變壓器負載端的電壓必然會下降。將下降的電壓值與額定電壓值進行比較，百分比是電壓變化率。

　　10、如何保證隔離變壓器有額定電壓輸出？

　　電壓過高或過低都會影響隔離變壓器的正常運行和使用壽命，因此需要調整電壓。

　　電壓調節的方法是在初級線圈中引出幾個抽頭，這些抽頭連接到分接的起點。在分接，的起點，通過轉動觸點來改變線圈的匝數。只要轉動分接開關的位置，就可以獲得所需的額定電壓值。需要注意的是，電壓調節通常應該在隔離變壓器連接的負載切斷后進行。

　　11、常用的小型隔離變壓器是什么？在什么場合？

　　小型隔離變壓器是指容量在1k伏安以下的單相隔離變壓器，主要用作電氣設備控制、電子設備和anquna照明的電力隔離變壓器。

　　12、隔離變壓器在運行中有哪些損耗？如何減少損失？

　　隔離變壓器的運行損耗包括兩個部分：

　　(1)、是由鐵芯引起的，當線圈通電時，由于磁力線是交變的，在鐵芯中造成渦流和磁滯損耗，統稱為鐵損。

　　(2)、是由線圈本身的電阻引起的，當有電流通過隔離變壓器的初級線圈和次級線圈時，就會產生功率損耗，這就是所謂的銅損

　　鐵損和銅損之和就是隔離變壓器的損耗，它與隔離變壓器的容量、電壓和設備利用率有關。因此，在選擇隔離變壓器時，設備容量應盡可能與實際使用相一致，以提高設備利用率，并注意不要使隔離變壓器在輕負載下運行。

　　13.隔離變壓器的銘牌是什么？銘牌上的主要技術數據是什么？

　　隔離變壓器銘牌標明隔離變壓器的性能、技術規格和使用場合，用于滿足用戶的選擇。一般選擇時應注意的主要技術數據如下：

　　(1)額定容量的KVA。即隔離變壓器在額定狀態下的輸出容量。如單相隔離變壓器額定容量=U線I線；三相隔離變壓器容量=U線 i線。

　　(2)、額定電壓伏特。指示初級線圈的端電壓和次級線圈的端電壓(空載時)。注意，三相隔離變壓器的端電壓是指線電壓u線值。(3)額定電流安培。指在額定容量和允許溫升條件下，允許一次線圈和二次線圈長時間通過的線路電流的I線值。

　　(4)電壓比。指初級線圈額定電壓與次級線圈額定電壓之比。

　　(5)連接方式。單相隔離變壓器只有一套高低壓線圈，只用于單相，三相隔離變壓器有Y/型。除上述技術數據外，還有隔離變壓器的額定頻率、相數、溫升、阻抗百分比等。

　　14、隔離變壓器如何選擇？如何確定隔離變壓器的合理容量？

　　首先要調查供電電壓、用戶實際用電負荷和當?shù)厍闆r，然后參照隔離變壓器銘牌上標注的技術數據逐一選擇。一般應綜合考慮隔離變壓器的容量、電壓、電流和環境條件，其中容量選擇應根據用戶電氣設備的容量、性質和使用時間確定所需負載，從而選擇隔離變壓器的容量。

　　正常運行時，隔離變壓器承受的電氣負荷應為隔離變壓器額定容量的75 ~ 90個點左右。當測量到隔離變壓器實際承受的負荷小于50個點時，應更換小容量隔離變壓器，如果大于隔離變壓器的額定容量，應立即更換大容量隔離變壓器。

　　同時，選擇隔離變壓器時，根據線路電源確定隔離變壓器初級線圈的電壓值，根據電氣設備選擇次級線圈的電壓值，zuihao選擇低壓三相四線制電源。這樣可以同時提供電源和照明電源。

　　電流的選擇，注意啟動時負載能滿足電機的要求(因?yàn)殡姍C(jī)的啟動電流比下沉運行時大4 ~ 7倍)。

　　15、隔離變壓器為什么不能過載運行？

　　過載運行是指運行時隔離變壓器超過銘牌上規定的電流值。

　　特殊情況下，隔離變壓器短時間過載運行不能超過額定負荷的30個點(冬季)和15個點(夏季)。

　　對于后者，事故過載和允許時間的要求如下表所示。

　　16、隔離變壓器運行中應做什么樣的試驗？

　　為了確保隔離變壓器的正常運行，應經常進行以下試驗：

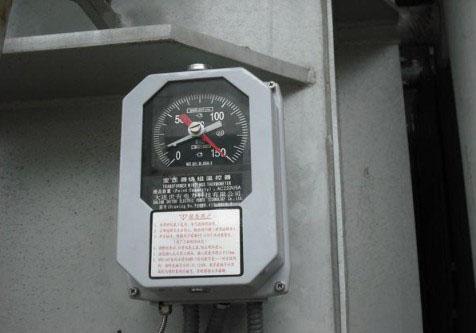

　　(1)、溫度測試。隔離變壓器的運行狀態是否正常，溫度很重要。規則規定zuigao油溫不得超過85(即溫升為55)。一般隔離變壓器都配有專門的測溫裝置。

　　(2)負荷測量。為了提高隔離變壓器的利用率，減少電能的損失，有必要在隔離變壓器運行過程中測量隔離變壓器zhenzheng能夠承受的供電能力。測量工作通常在每個季節節電高峰期進行，直接用鉗形電流表測量。電流值應為隔離變壓器額定電流的70 ~ 80個點。如果超過當前值，則意味著過載，應立即調整。(3)、電壓測量。該法規要求電壓變化范圍應在額定電壓的5個點以內。如果超過此范圍，應使用抽頭將電壓調整到指定范圍。一般用電壓表測量次級線圈的端電壓和終端用戶的端電壓。
