變壓器的主保護是什么?有什么區別呢?看這里
2020-06-15

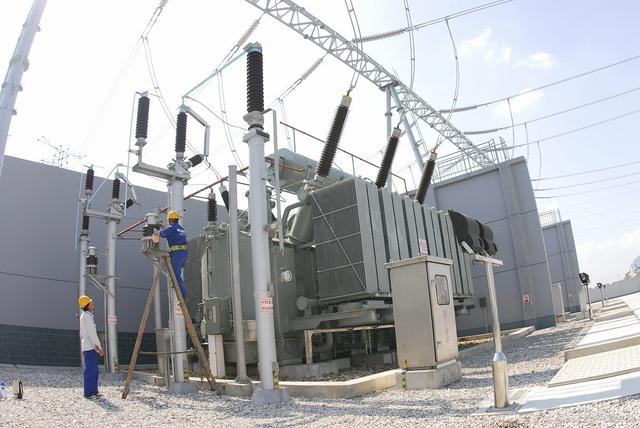

1、主變差動保護和氣體保護有什么區別?
差動保護是變壓器的主保護,是氣體保護變壓器內部故障的主保護。 差動保護的范圍是變壓器兩側差動變壓器的初級設備,主要是反應故障時變壓器內部繞組之間短路,單相嚴重繞組之間短路,引線與絕緣套管之間短路的氣體保護范圍是變壓器內部故障,主要是內部多相短路、匝間短路、鐵芯與外皮短路、鐵芯發熱、漏油、右下等差動保護可以快速切除保護范圍內的故障,適當調整不會引起誤動作,但變壓器內部故障不嚴重,對匝間短路不敏感。 氣體保護反映了油箱內部的各種故障,而且反映了出差保護不能反映的不嚴重的匝間短路和鐵心發熱故障、內部進氣等,靈敏度高,動作快,其缺點不能反映變壓器外部故障,抗干擾性能差,容易引起誤動作。

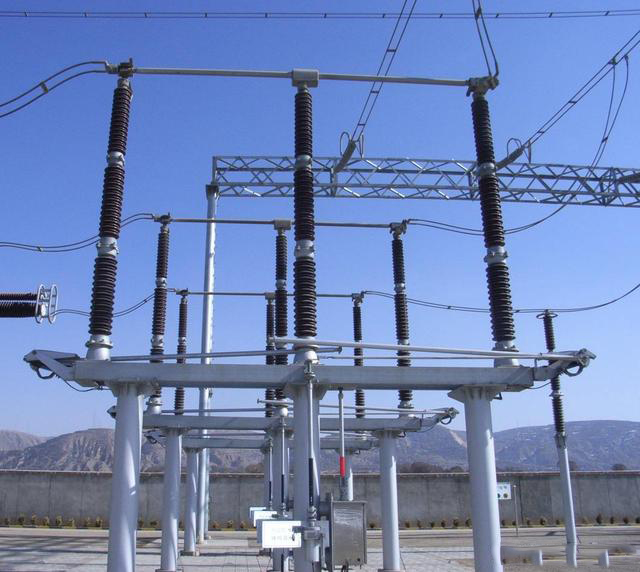

2、隔離開關不打開該怎么辦?
隔離開關不打開時,如果操作機構被凍結,為了應對輕微的晃動,要支撐絕緣體和操作機構的各部分,注意根據他們的變形和變位狀況找到阻力部位。 如果斬波器的接觸裝置產生阻礙拉出的阻力,則不應強行拉開,否則可能會損壞支撐絕緣子,引起重大事故。 此時的辦法是改變設備的運行方式。
3、隔離開關為什么不能切斷大負載電流?
如果切斷大電流,則電弧的溫度變高,熱有利和碰撞游離變得激烈,電弧直徑變大,則電介質強度的恢復變慢,隔離開關沒有消弧裝置,因此切斷時產生的電弧開弧,大氣的消弧能力差,因此熱游離和碰撞游離變得激烈,則電介質強度容易被剝?nèi) ⑵茐娜绻黄茐?,相間電弧會短路,不僅破壞隔離開關及其附近的設備,對作業人員也有很大危險,引起嚴重的電路故障。 隔離開關無法切斷較大的負載。
4、220v、60w的白熾燈泡連接到110v的電路上,耗電量是多少
根據式P=U/R,在電阻一定情況下,(在一定的電流范圍內,燈泡的鎢線電阻可以認為一定)電力與電壓的平方成比例,P2=15W .
220v的燈泡連接到110v的電路上時,其消耗的道路是額定道路的四分之一。
5、額定電壓為110v、功率為100w和60w的燈能否與220v的電源串聯使用? (詳情請參閱P43 )分別計算兩個燈泡的電阻
R100=121
R60=201.7
如果兩個燈泡串聯連接,那么它們的電壓
u1000=82.5v
U60=137.5V
因此,110w燈泡因電壓不足而未點亮,但60w燈泡容易因過電壓而燒毀,因此電力不同的燈泡一般不能這樣串聯連接。
6 .如何處理電流互感器的斷線現象?
a :電流互感器常見故障如下:
(1)有過熱現象
(2)內部散發臭味或煙霧
(3)內部有放電現象,聲音異常或引線與外殼之間有火花放電現象
(4)成為主絕緣破壞、單相接地故障的原因
(5)在初級線圈和次級線圈匝間或?qū)娱g發生短路
(6)充油變流器漏油
(7)二次電路斷線故障
處理:
如發現上述故障,應報告電氣狀況,切斷電源處理。 當發現變流器的二次回路接頭發熱或斷線時,如果不能進行緊固在變流器附近的端子上或用工具短路的處理,請報告電氣調節在停止變流器后進行處理
7 .在安裝配線圖上安裝設備室時應注意什么?
a:(1)設置配線圖的設備和設備之間的距離尺寸不需要成比例描繪。 設備的尺寸和設置位置已經由盤上的布局圖決定,因此以端子符號清晰為前提,能夠任意地擴大或縮小設備的外形尺寸和它們之間的距離
(2)設備的相對位置須與實際安裝位置一致。 由于安裝布線圖一般是后視圖,因此設備位置與盤面配置圖上的位置相反
(3)設備形狀盡量符合實物。 電流計、電壓計等簡單的設備除了不畫內部配線圖之外,還畫其他復雜的設備,例如繼電器等器械內部配線
8 .繼電保護裝置由哪個部分組成? 各部分的作用是什么
答:測量部分的作用是測量受保護部件的運行狀況,并快速和準確地反應相應的一個或多個物理量的變化。 比較部(也稱為邏輯部)將由測定部測定的物理量與一定值進行比較,判斷被保護元件是否發生了故障,決定保護裝置是否使該動作執行部動作的作用是基于比較部的動作命令,使斷路器跳閘,提取使動作的信號脈沖,完成保護裝置的動作任務。
信號裝置應完成的任務是什么?
答:信號裝置應該能夠完成以下任務
(1)信號應保證斷路器的位置指示正確
(2)開關跳閘時發出音響信號
(3)發生異常駕駛狀態時,應該發出與事故音不同的聲音
(四)進行事故、預告裝置及光子卡是否完整的試驗;(5)輸出音響信號后,手動或自動恢復,故障的性質表示留有光子卡。
10 .如何處理變壓器的斷線現象?
a :變壓器斷線時,發出預告音響和光標,低壓斷路器工作,儀表指示異常,27.5KV變壓器斷線,伴有容量保護不足而跳閘,發出事故電笛音響。
處理時,首先考慮變壓器所具有的要保護的自動裝置,防止誤動作,檢查一、二次保險絲是否熔斷。 保險絲熔斷時,請確定原因并更換。 如果二次保險絲熔斷,請立即更換。 再次熔斷應查明原因,不能保險絲容量。 保險絲完整后,可檢查變壓器后口是否松動、有無斷線、切換電路有無接觸不良。 檢查時應采取措施確保人身。 防止誤動作。
11 .絕緣子發生閃絡放電現象了嗎? 怎么處理?
a .原因: (1)絕緣體表面和瓷裙內污垢脫落,受潮后耐壓強度降低,絕緣體表面形成放電電路,漏電流,達到一定值時,會引起表面破壞放電。 (2)絕緣子表面有少量污垢脫落,但由于電力系統產生了某些過電壓,因此在過電壓的作用下絕緣子表面放電。 處理方法是在絕緣子發生閃絡放電后,由于絕緣子表面的絕緣性能大幅降低,立即更換,清掃處理未閃絡放電的絕緣子。
什么是電流速斷保護? 與時限過電流保護有什么區別?
答案。 瞬時動作和動作延遲短的電流保護,即電流速斷保護。 電流速斷保護與定時過電流保護的主要區別在于,在其工作電流不同點上對短路電流進行調整,以實現保護的選擇性,克服過電流保護越接近電源保護裝置工作時間越長的缺點,其原理結構與過電流保護相比不使用時間繼電器。
13 .主變壓器27.5KV過電流保護為什么需要低壓關閉? 為什么不在大負荷下誤動作?
答案。 主變壓器27.5KV過電流保護裝置的動作電流基于線路負載電流進行調整,動作電流的數值大、靈敏度低,因此適當降低動作電流以提高靈敏度,在低電壓繼電器鎖定負載大的情況下保護裝置不會誤動作。 負載電流較大時,保護裝置的電流繼電器有可能動作,但線路沒有故障,母線電壓不下降,因此電壓繼電器不動作,保護裝置也不動作,僅在線路發生故障時,電流繼電器和電壓繼電器動作,保護裝置動作。
14 .主變壓器過載時,值班人員怎么辦?答案。 1 .監視儀指示記錄過載變壓器和供電線的電流值和持續時間,記錄27.5KV母線電壓值。 2 .監控變壓器的聲音、油溫、油位及冷卻裝置的運轉狀況。 3 .注意變壓器內的電氣設備、母線、導線及各連接部是否有過熱現象。 4 .發現過載持續時間和次數超過規定或過載超過保護整定值,斷路器跳閘時,立即報告電氣調節,必要時切除主變壓器。
15 .自動重合閘(ZCH )裝置有什么要求?
答案。 1 .通過手動操作或遠程操作切斷斷路器時,通過手動接通斷路器立即跳閘時,重新接通ZCH不會自動動作。 2 .斷路器從保護動作斷路器重新接通時,ZCH裝置動作。 3. ZCH裝置的動作應在疊加斷路器后跳過,ZCH不應再次動作。 4. ZCH裝置一旦動作就自動恢復,準備下一動作。 5 .盡量縮短zch裝置的動作時間,一般設為0.5-1.5s。 6. ZCH裝置與繼電保護裝置結合使用。
